D型大撓度松套伸縮接頭

公司能靈活地按用戶需要設計生產各種國標及非標管道松套伸縮接頭、鋼法蘭等。

所屬分類：

D型大撓度松套伸縮接頭

聯系電話：

0510-86403893

產品咨詢

產品描述

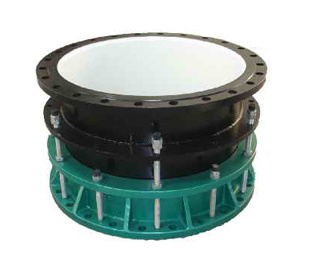

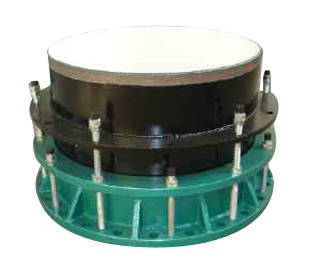

一、D型大撓度松套補償接頭是在吸收國外先進技術并結合我國實情的基礎上研究開發的一種新型管道連接器。它采用獨特的抗軸力設計，結構簡單，密封性能可靠，抗拉脫力強，具有較大的可撓量和伸縮量，適用于工況惡劣、地形復雜的管道連接。

二、D型大撓度松套補償接頭的主要尺寸

Main Dimension of Large Flexibility Expansion Joint

公稱尺寸 DN	可撓量（°）	伸縮量 mm	L	D1	法蘭連接尺寸
					0.6MPa			1.0MPa			1.6MPa
					D	K	no-do	D	K	no-do	D	K	no-do
100	7	±60	520	305	210	170	4-φ18	220	180	8-φ18	220	180	8-φ19
200			560	415	320	280	8-φ18	340	295	8-φ23	340	295	12-φ23
300			605	530	440	395	12-φ23	445	400	12-φ23	460	410	12-φ27
400			660	645	540	495	16-φ23	565	515	16-φ27	580	525	16-φ30
500			670	750	645	600	20-φ23	670	620	20-φ27	715	650	20-φ33
600			720	870	755	705	20-φ27	780	725	20-φ30	840	770	20-φ36
700	6.5	±65	750	960	860	810	24-φ27	895	840	24-φ30	910	840	24-φ36
800			810	1085	975	920	24-φ30	1015	950	24-φ33	1025	950	24-φ39
900			855	1185	1075	1020	24-φ30	1115	1050	28-φ33	1125	1050	28-φ39
1000			950	1305	1175	1120	28-φ30	1230	1160	28-φ36	1255	1170	28-φ42
1200			1000	1505	1405	1340	32-φ33	1455	1380	32-φ39	1485	1390	32-φ48
1400			1050	1715	1630	1560	36-φ36	1675	1590	36-φ42	1685	1590	36-φ48
1600			1140	1930	1830	1760	40-φ36	1915	1820	40-φ48	1930	1820	40-φ56
1800	6	±75	1200	2150	2045	1970	44-φ40	2115	2020	44-φ48	2130	2020	44-φ56
2000			1250	2370	2265	2180	48-φ42	2325	2230	48-φ48	2345	2230	48-φ62
2200			1300	2570	2475	2390	52-φ42	2550	2440	52-φ56	-	-	-
2400			1420	2820	2685	2600	56-φ42	2760	2650	56-φ56	-	-	-
2600			1450	3020	2905	2810	60-φ48	2960	2850	60-φ56	-	-	-
2800			1500	3230	3115	3020	64-φ48	3180	3070	64-φ56	-	-	-
3000			1600	3440	3315	3220	68-φ48	3405	3290	68-φ62	-	-	-
3200			1780	3685	3525	3430	72-φ48	-	-	-	-	-	-
